不同的碳纤维编织图案及其优势

碳纤维以其卓越的强度、多功能性和轻质性,改变了航空航天、汽车、运动器材甚至定制家具等行业。这种非凡材料的核心是复杂的碳纤维编织网络,它定义了碳纤维复合材料的机械性能、美学和功能。这些编织碳纤维是碳纤维复合材料的基础。它们形成了一个复杂的交织纤维网络,这些纤维以特定的图案排列。这些编织赋予材料强度、刚度和承受压力的能力。它还允许定制以满足不同的需求,使碳纤维成为现代工程中的关键材料。

不同的碳纤维编织图案及其优势

碳纤维是如何制成的?

为了更好地了解碳纤维编织的作用以及它如何用于从汽车到豪华定制家具的行业,了解碳纤维如何形成和准备编织的基础知识至关重要。 为了制造大多数碳纤维,前体材料(如PAN)经过拉伸和拉扯,将其转化为细长的纤维。然后用化学方法稳定它们,准备进行碳化。 然后,通过暴露于缺氧的高温环境(通常在炉内)将稳定的纤维碳化。最终的碳纤维经过清洗、干燥并缠绕到线轴上,准备制成丝束。

碳纤维丝束

碳纤维编织类型从称为丝束的碳纤维束开始,根据其细丝含量(3k、6k、12k 和 15k)进行评级。“k”代表“千”,表示 3k 丝束由 3,000 根碳丝组成。在狭小的空间内,纤维的丰富性造就了碳纤维卓越的强度重量比。 鉴于每根碳纤维线的厚度仅为 5-10 微米,因此 3k 丝束的厚度通常约为 3 毫米。6k 的丝束厚度是 3k 丝束的两倍,12k 的丝束厚度是 4 倍,依此类推。然后将这些丝束编织成碳纤维织物。

不同的碳纤维编织

有不同类型的碳纤维编织图案需要注意,以确保您选择适合您产品的图案。
不同的碳纤维编织图案及其优势

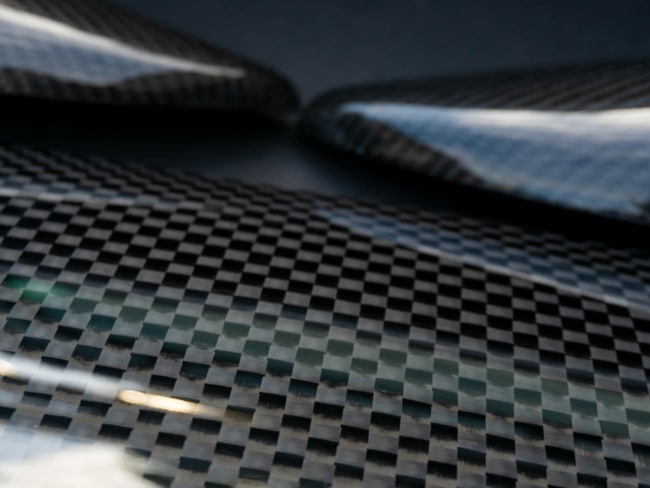

平纹编织

平纹编织也称为 1×1 编织。丝束以向下/过度的运动缝合到织物中,从而产生稳定的紧密系带纤维,看起来像棋盘。 由于编织太紧,它不适合弯曲的轮廓。然而,它易于操作且高度耐用。

平纹碳纤维的常见用途:

汽车零部件:
碳纤维引擎盖、内饰和车身面板(如车顶)通常使用平纹,因为它具有平衡的强度和美观性。
消费品:
手机壳、笔记本电脑外壳和体育用品(如自行车车架)可能采用平纹碳纤维,以实现其轻巧和标志性的外观。
航空航天部件:
不同的碳纤维编织图案及其优势
飞机的某些内部和非结构部件,如座椅靠背或机舱面板,可以使用平纹碳纤维,以提高耐用性和减轻重量。

斜纹编织

斜纹编织是最常见的碳纤维编织图案类型。斜纹编织碳纤维采用交错纤维形成的对角线图案,营造出独特的“V”形外观。有不同的选项可用,包括:
  • 1×1 斜纹布
  • 2×2 斜纹布
  • 4×4 斜纹布
这些数字与拖曳相互通过的次数有关。例如,2×2 斜纹编织意味着丝束经过两个丝束,然后在两个丝束下。对于 4×4 斜纹编织,丝束经过四根丝束,然后缝在四根丝束下。2×2 斜纹编织是最常见的。

斜纹编织碳纤维的常见用途:

高端运动器材:
自行车车架、高尔夫球杆杆身、网球拍和曲棍球杆通常采用斜纹编织碳纤维,因为它具有出色的强度重量比和美观性。
奢侈品:
表壳、钱包和太阳镜框可以采用斜纹编织,因为它具有优质的外观和轻巧的重量。
汽车和摩托车零件:
不同的碳纤维编织图案及其优势
内饰、仪表板和摩托车整流罩有时采用斜纹编织碳纤维,以增强整体吸引力并增加赛车运动美学。

线束缎面编织

马具缎面编织是其中最光滑的。几个世纪以来,它一直被用于在美丽的轮廓上弯曲。 这种织物具有高度的柔韧性,但稳定性不如其他类型的碳纤维编织图案。有几种类型的线束缎面编织可供选择,包括 4HS、5HS 和 8HS(HS 代表线束缎)。HS 越高,越灵活。

线束缎面编织碳纤维的常见用途:

高性能汽车零部件:
排气系统、发动机盖和进气歧管盖可以采用线束缎面编织,外观让人联想到赛车运动。
航空航天应用:
飞机的某些结构部件,如小翼或整流罩,可能会使用安全带缎面编织来实现强度、重量和美学之间的理想平衡。
体育用品:
不同的碳纤维编织图案及其优势
自行车车架、滑雪板或滑雪板的部件以及水上运动的桨可能采用安全带缎面编织,以结合强度和视觉吸引力。

单向碳纤维

单向编织图案仅意味着所有纤维都朝向同一方向。相同的缝合方向使编织图案具有很大的强度和稳定性。 与碳纤维编织不同,单向选项不使用互锁丝束,这意味着该材料没有任何卷曲,也没有与碳纤维相关的编织外观。此外,卷曲会阻碍碳纤维材料的强度和耐用性。由于没有压接,如果您想要一个方向上非常坚固的东西,单向是一个不错的选择。

单向碳纤维的常见用途:

航空航天和国防:
单向碳纤维用于飞机机翼、火箭部件和军事装备,以在关键的承重区域提供最大的强度和刚度。
风力涡轮机叶片:
风力涡轮机叶片中的翼梁盖和前缘/后缘加固件通常使用单向碳纤维,因为它具有出色的强度和抗疲劳性。
工业应用:
单向碳纤维被用于各种工业领域,用于结构加固(如桥梁)和高性能机械部件。

展开碳纤维

展开丝束是一种技术,涉及使用特殊技术将单个碳纤维丝束转化为宽而扁平的股线,通常称为“带子”。例如,通常将 5 毫米宽的碳纤维丝束展开以形成 25 毫米宽的胶带。 与传统的机织织物相比,这种工艺使织物更光滑、更平坦,减少了丝束相交处的卷曲。因此,展幅丝束织物相对于其重量而言,在承载负载方面提供了更高的效率,并增强了表面光洁度。 由于编织图案的规模更大,展幅丝束织物在实现更突出的碳纤维外观方面非常有效,其特点是更大、更明显的编织图案。
