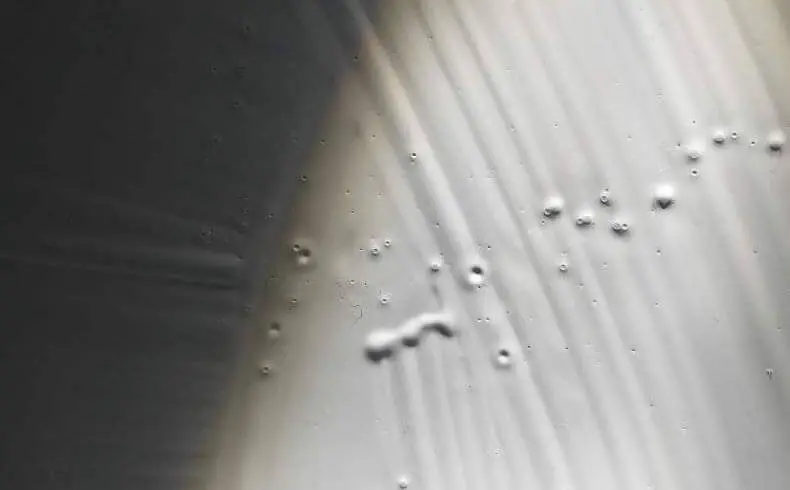

有时胶衣在喷涂后出现小圆凹坑为特征的涂层缺陷，类似陨石坑或鱼眼状，这种现象在玻璃钢业内称为“胶衣鱼眼”，这是由模具表面张力不均匀引起的。
以下几种因素，会引起胶衣鱼眼缺陷：
重点说下，由于脱模剂旨在防止模具与部件表面之间的粘附，因此它会干扰胶衣流平性和附着力。假如没有清洁好模具表面并正确使用脱模材料，则会很容易造成胶衣鱼眼缺陷，如：脱模蜡与脱模剂混合使用，这是违规操作的，即使有人说没事还在用。
没有问题并不代表问题不存在，因此选择合适的脱模材料至关重要，这可以避免很多潜在的胶衣缺陷。
建议至少两次以上。由于模具胶衣黏度相对比较大些，为了更好地排泡性，第一遍手刷的时候要薄一些，利于气泡溢出。间隔5-10分钟后再刷第二遍，也不要间隔时间太久，容易溶胀第一层导致胶衣起皱等问题。总之，2-3遍是值得推荐的。
主剂：TL 2006A 硬化剂：TL 2006B 概述 TL2006A/B为一种表面环氧凝胶涂层，背层可以积层方式，树脂加填充料或是纯树脂加玻璃纤维为背材。 2006A含填充剂呈黑色经搅拌后可结为凝胶，和2006B混合后可以短毛毛刷或刮刀涂刷。其可操作时间很长，经24小时后可形成一坚硬且微轫性质的表层，呈现出良好的边缘强度。可用于制作表面须施以切割或研模之模…
根据实践经验，如果客户有加温条件60℃时，50分钟即可满足胶衣固化的条件；常温24℃情况下，大约需要90分钟的固化时间；提前进行树脂积层，会增加胶衣皱皮问题。 此外注意，不同基面的模具，对胶衣固化速度也是有影响的，比如复合材料模具、玻璃及钢模表面温度都是不一样的。温度和催化剂量是影响胶衣固化速度的核心点：温度越高，催化剂量越多，固化的越快，反之越慢。 到底哪…
胶衣凝胶涂层是一种特殊配方的两组分聚酯树脂，旨在成为制造聚酯或乙烯基酯复合材料部件时应用于模具的第一层树脂。 让我们把这句话分开，以更好地了解凝胶涂层以及何时使用它。 凝胶涂层是一种特殊配方的两组分聚酯树脂。 凝胶涂料是一种高档、低收缩、触变（低流挂）液体聚酯树脂。它旨在创建一个不透明的表面，完全阻止玻璃图案的透射。有各种用于特定应用的凝胶涂层配方，例如工具…
